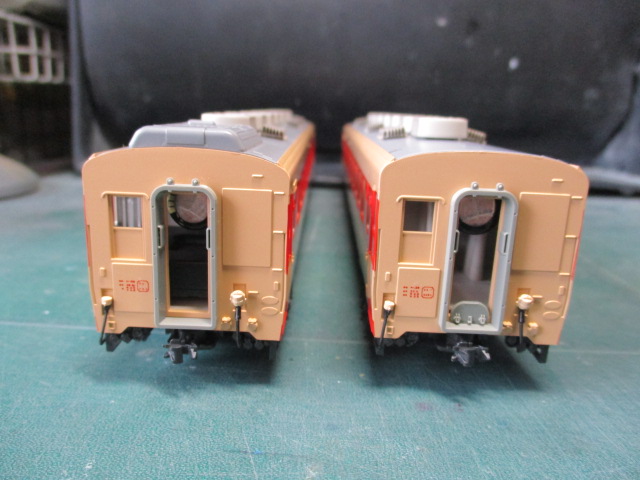

頼まれものですが、カトーキハ28・58をDCC加工しました。
当方のTwitterでは、ちょっと書いていたのですが、記録として残すのにまとめてみました。
まずは、キハ58動力車から。

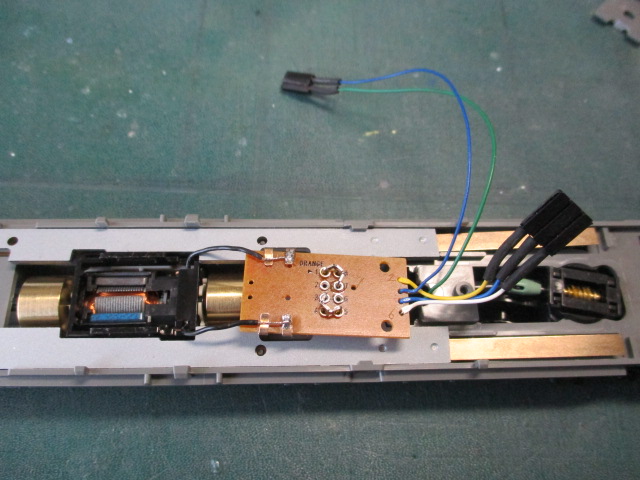

まずは８ピンが付いている基板ですが、真ん中４つはメスのピンが入っていなかったので、他の基板から移植しました。

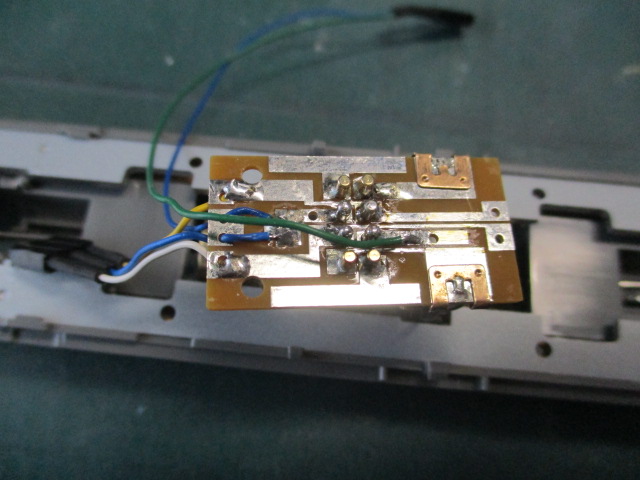

配線は８ピンの規格通りにコードをハンダ付け。
予備の３番には室内灯のマイナスを配線しました。
車体側にライト基板があるので、コネクターを取り付け。
デコーダーを置く場所が無いので、座席パーツは写真のようにカットします。
床板パーツに配線を通す穴を開けました。
配線を通したところ。
ライト基板の配線です。
ライト基板はデスクトップステーションのパーツを使いました。
室内灯は白色テープLEDを使いました。
配線して、通電してみました。
問題ないので、デコーダーとスピーカーを固定します。
次はキハ28です。

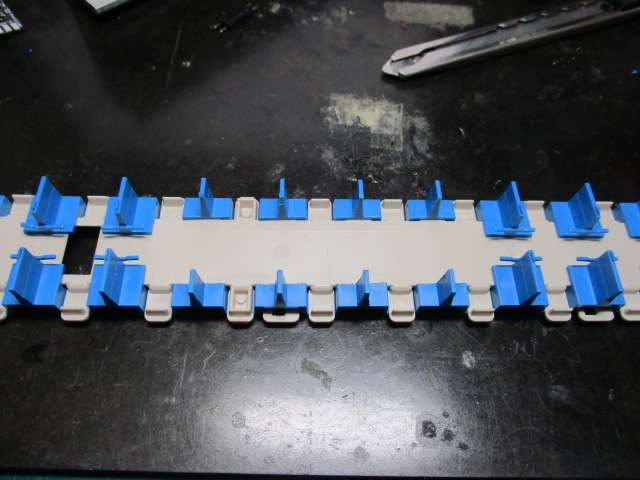

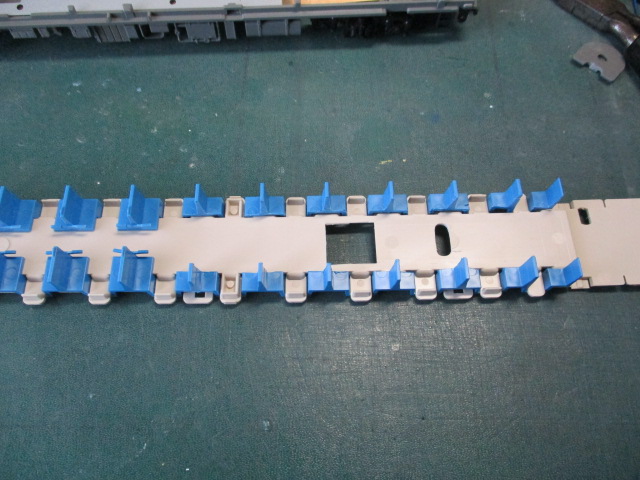

座席パーツを写真のようにカットします。

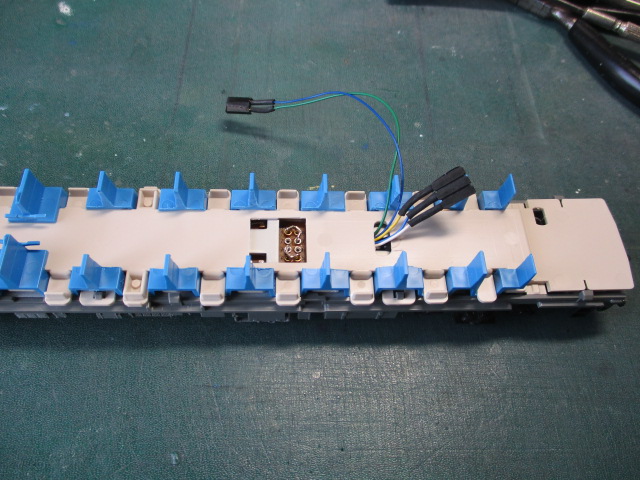

レールからデコーダーへ行く配線です。
コネクターが２個あるのは、後で説明します。

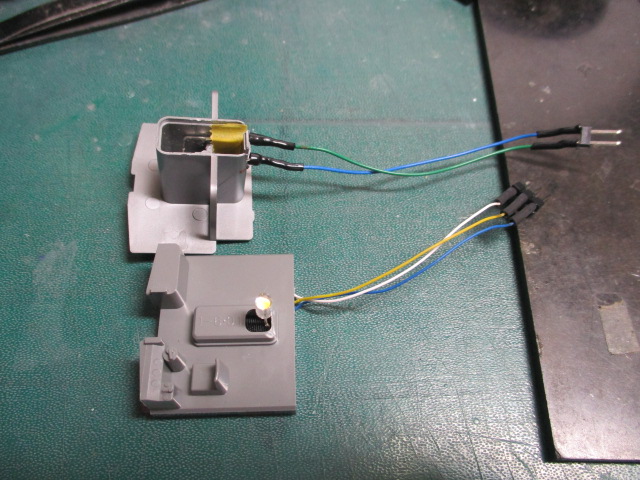

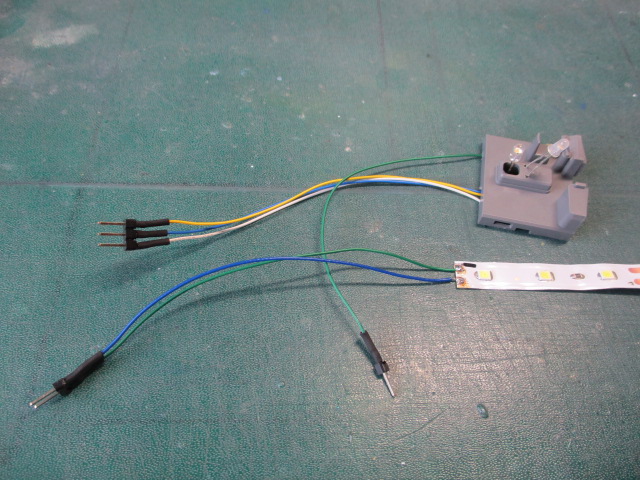

ライト基板の配線です。
上の青と緑の配線は方向幕の配線です。
今回のキハ28はヘッド・テールライトと室内灯・方向幕を別のデコーダーで制御します。
できれば３系統のデコーダーがあれば、こんなことしないで済むのですが、入手できなかったので、こうなりました。
デコーダー２つを、それぞれCV値を書き込むのに、レールからの配線を別にしてデコーダーと線路からの電気を切れるようにしておかないといけないのです。

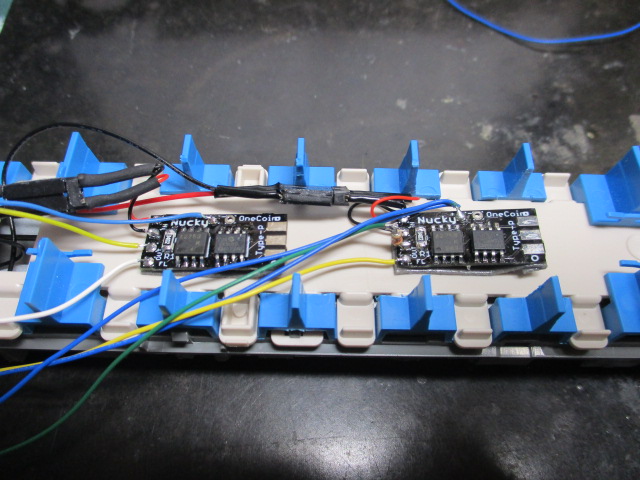

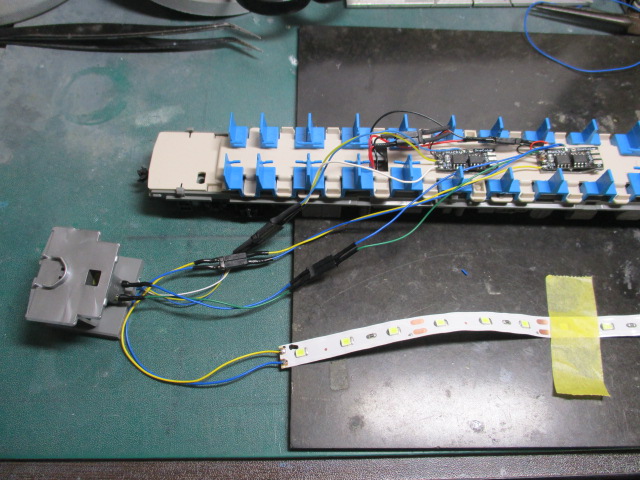

配線を繋いでみました。
ここで試運転をしたのですが、ライトのちらつきが多いのと動力車の動きが安定しないので、対策します。
こちらのコンデンサ基板キットを使いました。

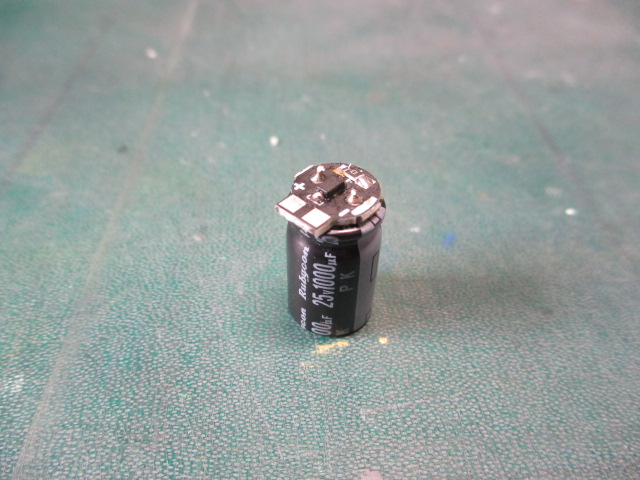

こんな感じになります。
基板に配線します。

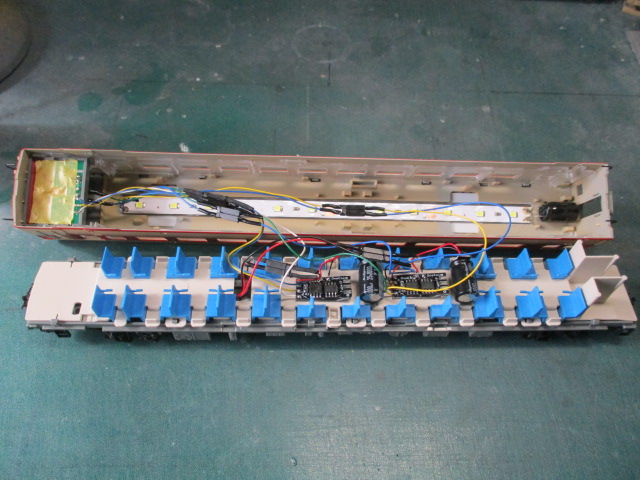

キハ28はデコーダー各１個取り付け。

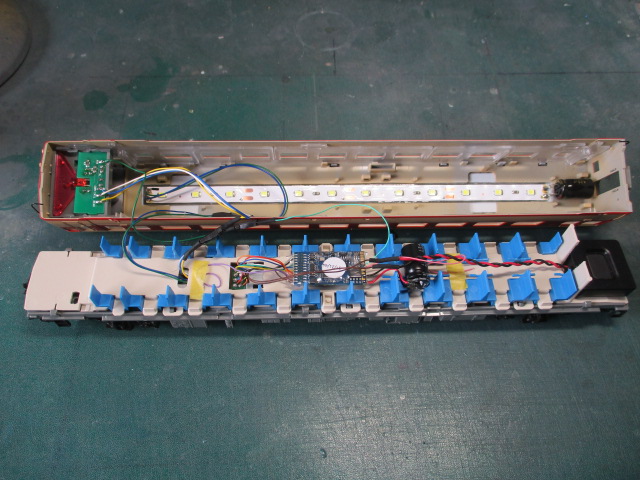

キハ58は写真のように取り付け。

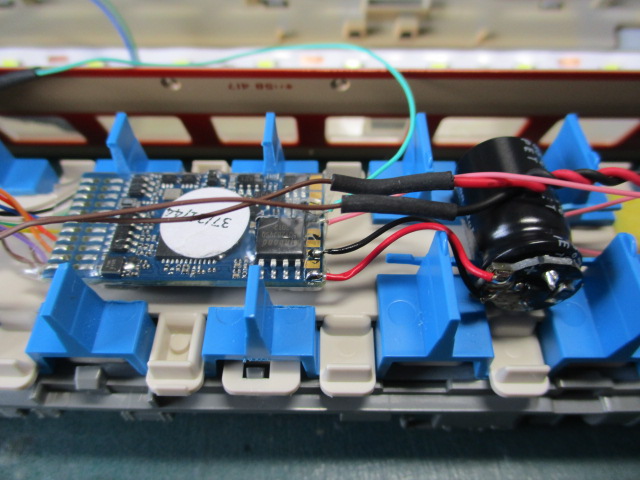

デコーダー付近です。

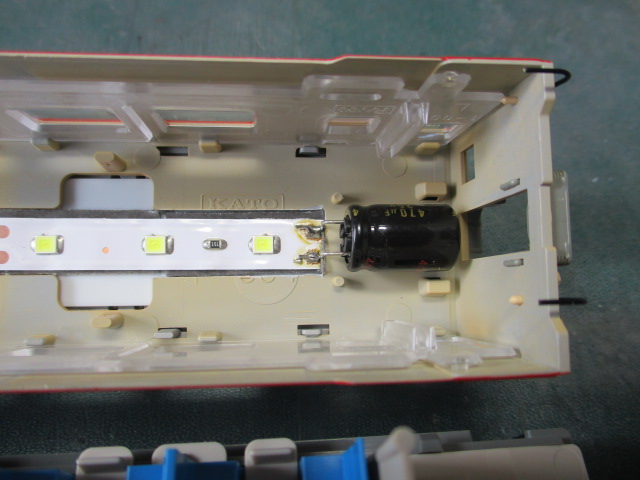

室内灯のテープLEDにもコンデンサーを取り付け。
これで、配線は完了です。
試運転しても、問題なく動きました。
ライト点灯も問題ありません。

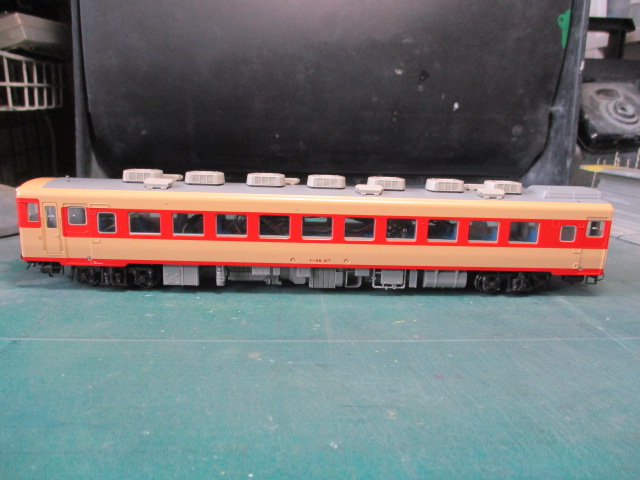

最後に車体に取り付けパーツとインレタを転写、シールを貼って完成です。
簡単に出来ると思ったのですが、甘かった・・・。
この加工が何かの参考になれば、幸いです。
