ペアーハンズ製 スヤ50キットを組んでみる その８

みなさま、こんばんわ。

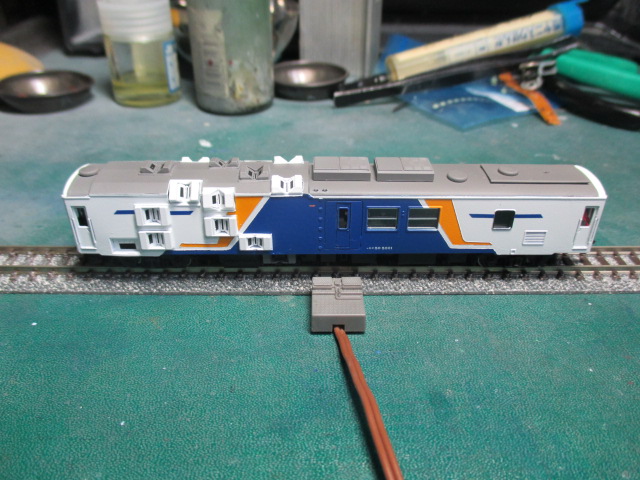

製作中だったスヤ50が一応完成しました。

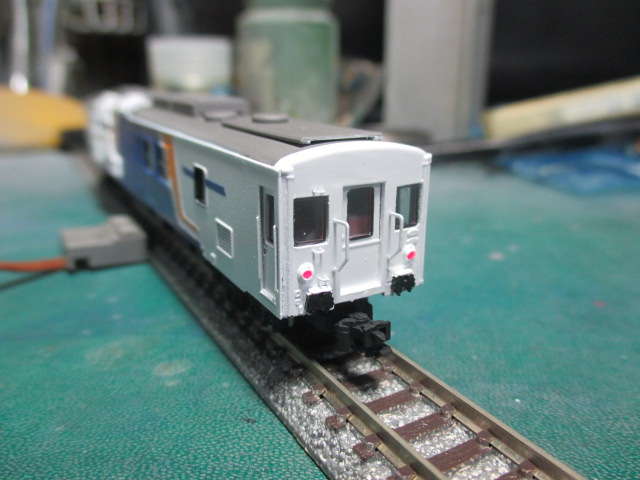

テールライトも電球からLEDに交換してあります。

ここまでは、このキットの説明書にも書いてあるように「工作経験者でも・・・（略）・・・初心者でも比較的簡単に完成させることができる」と、あります。

私は経験者とか初心者とか、そんなもんどーでよく、完成させるという気があれば、完成させられると思うんですが。

さて、「一応」と、書きましたが、まだまだ続きがあります。

まずは、製作する前に説明書を読むと、参考資料に鉄道ファン４３７号に載っているとあったので、某P店にて古書を探して買ってきました。

それが、こちら。

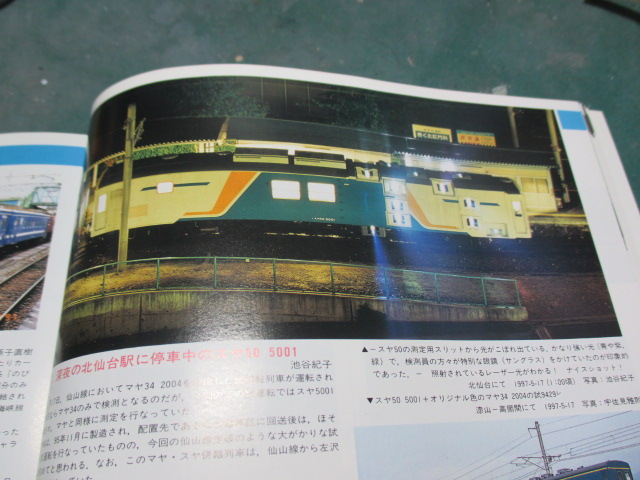

鉄道ファン４３７号（１９９７年９月号）

写真を見て、唖然、茫然・・・。

どうやら、検測中の写真（駅に停車中）です。

こんなに光を放つのですね。

さらに、別の日。

某P店にて、古書を読んでいると、

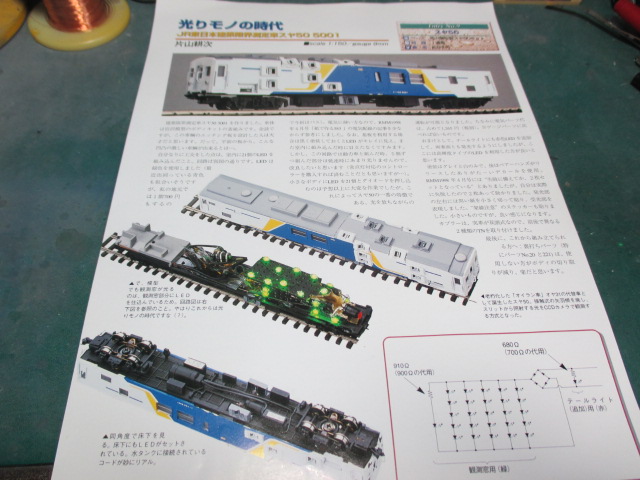

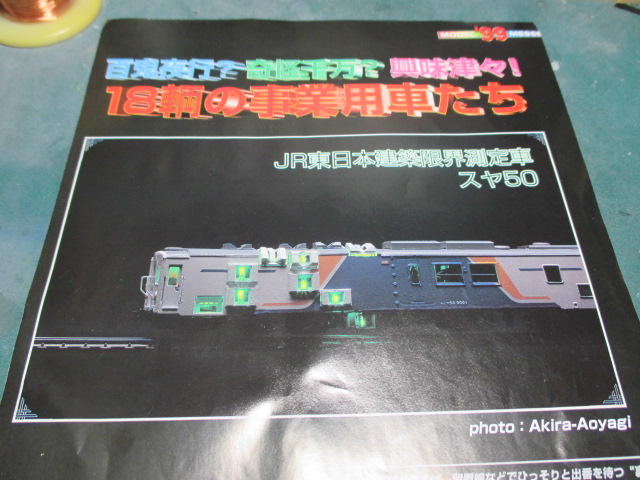

RMM誌１９９９年〇月号より（何月か忘れた）←必要な記事のページだけ切り抜いて保管してあります。

この記事は初めてみました。

今から１７年前の記事です。

１７年前に、光ものの加工の記事があったのです。

この記事を見てしまったのだから、自分もやらないと。

他人が作ったものは自分でも出来ると、思ってますので（出来に関してはまた別の話）

と、いうことで、電飾の加工です。

いろいろと、方法は考えたのですが、白色チップLEDを車体に貼り付けました。

チップLEDを４個直列に繋ぎ、それを６系統並列で繋いでます。

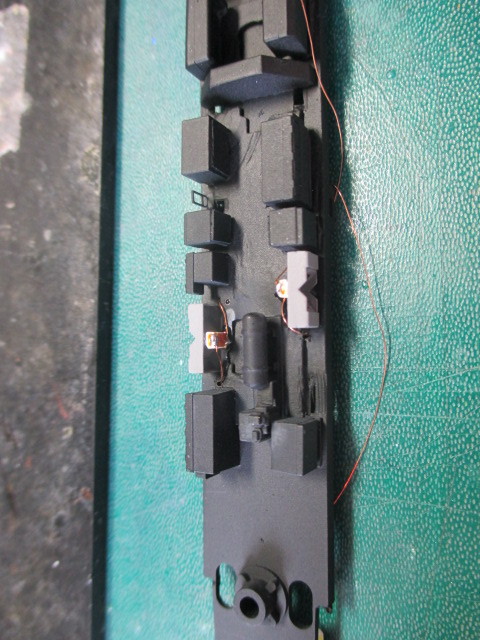

床下に付く検測窓と車体スソにある発光部分はシャーシに取り付けました。

ユニバーサル基板を切り出して簡単な基板を作り５１０オームの抵抗を１系統に１個繋ぎました。

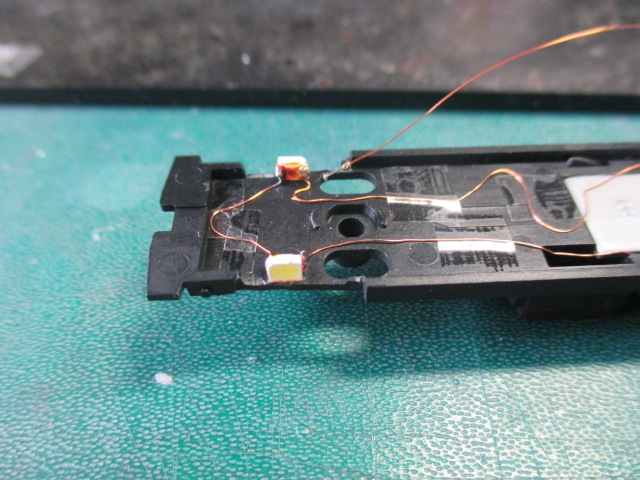

ついでに室内灯もチップLEDで作りました。

チップLEDを繋ぐ配線はポリウレタン線を使いました。

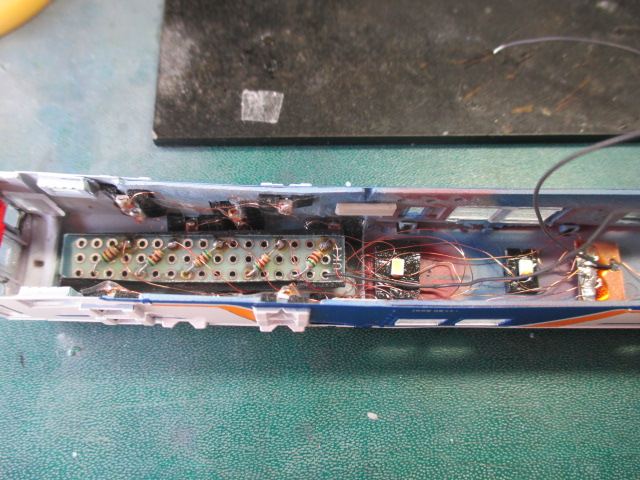

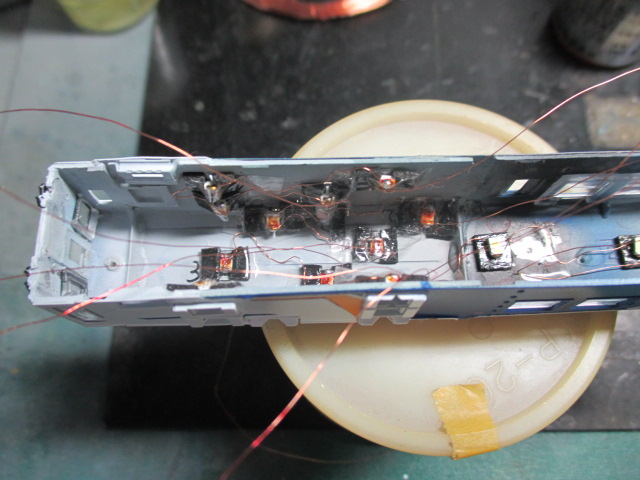

なので、車体の中の配線は御覧の通り・・・。

配線を押し込んだ感じです。

写真右側にある黒いリード線はシャーシに取り付けたブリッジダイオードに接続します。

と、いうことで、あとは、組み立てて完成です。

そんな簡単にはいかないけど。

では、また。
