みなさま、こんばんわ。
盆休み中で、出かける予定もないので、工作が進みます。
いつもDCC関係でお世話になっている石田商店さんに「カニ24に発電機の音を入れたい」と、リクエストをしていて、先日準備が出来たと連絡があったので、引き取りに行ってきました。

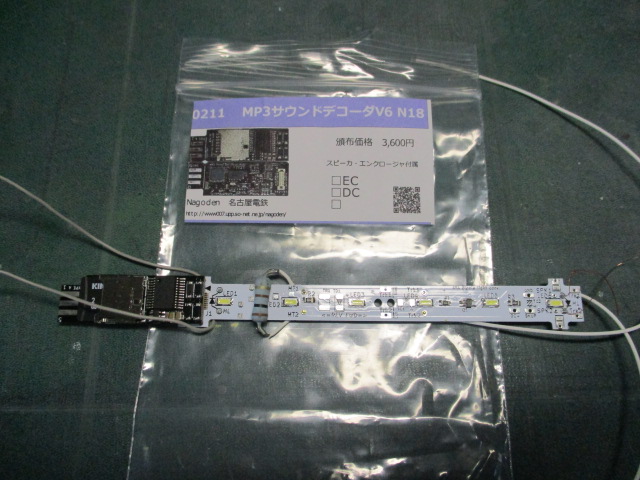

そのデコーダーはこちら。
カニ24に仕込むので、音は発電機の音が鳴りっぱなしです。
なので、デコーダーにMP3が入っているそうです（詳しいことはよくわかりません）
ちなみに、室内灯も付けられるようにと、専用基板を用意していただきましたが、結局使いませんでした。
では、加工です。

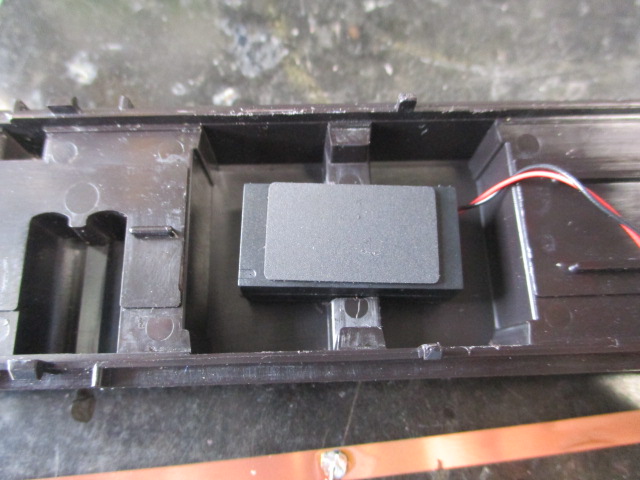

スピーカーは床下の燃料タンク部分に入れました。
ライト関係はデコーダーで制御するので、元の基板、ライト類は全て外します。

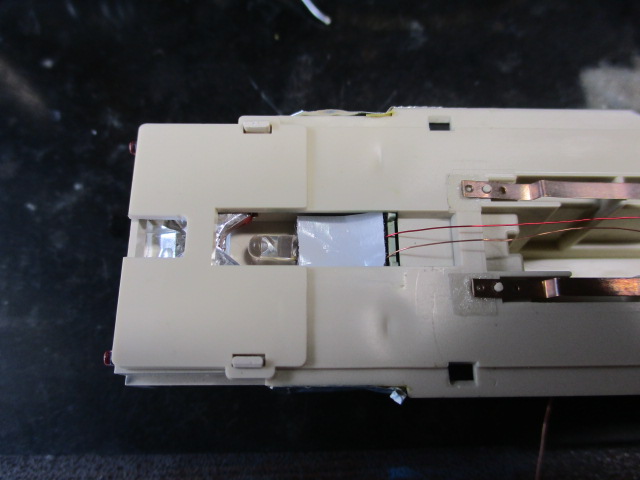

テールライトを点灯させるのに３ミリ径の白色LEDを取り付けます。
配線コードはポリウレタン線を使います。
プリズムの構造上、テールマークも一緒に点灯します。
機関車の次位に連結した際、マークは光らせたいので、3020白色チップLEDを写真のようにプリズムに両面テープで固定します。
そのあと、遮光テープを貼って遮光します。
うちのカニは配電盤も点灯できるようにしてあるのですが、これもデコーダーで制御できるように回路を変更しました。
今まではブリッジダイオードを介して点灯させていましたが、今回から、デコーダーに繋ぐので、ブリッジダイオードは不要です。
3020電球色チップLED２個を直列に繋ぎます。
そのあと、遮光テープを貼って完成です。

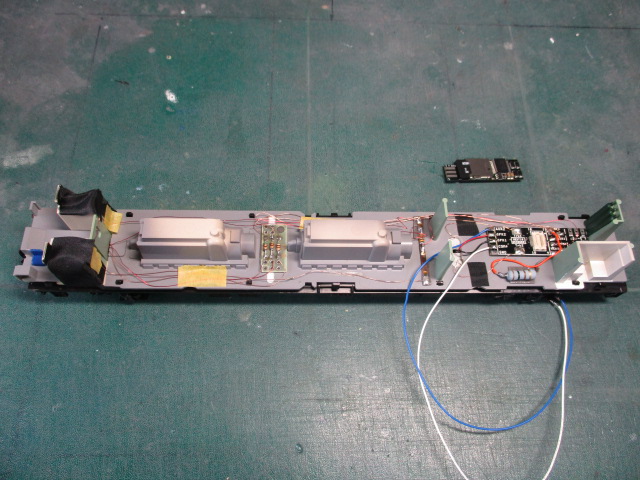

各所に配置したLEDとスピーカーをデコーダーに接続して完成です。

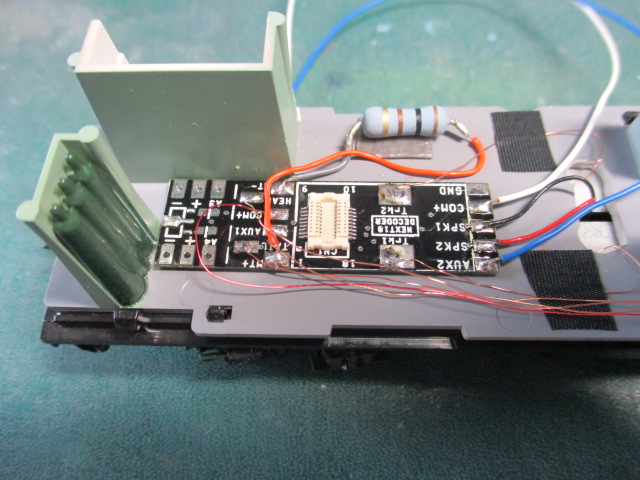

前半分です。
右側の抵抗はデコーダーからLEDを繋ぐのに電圧を落とさないといけないので、510Ωの抵抗を使います。
３個あるのは、テールライト、テールマーク、配電盤とそれぞれLEDを配置したので、３系統の回路の抵抗です。
ちなみに、デコーダーからは、テールライト、ヘッドライト（テールマークに使用）、AUX1（配電盤）の出力端子があります（マイナス端子です）
右半分です。
デコーダー下にある水色の抵抗はモーター出力端子に繋いであります。
カニにはモーターは無いので不要だと思ったのですが、モーターが無いなら100Ωの抵抗を繋がないとCV値の書き換えが上手く行かないとアドバイスをいただきました。
デコーダー左端の端子の青と白のコードは室内灯のコードで、AUX2に繋いであるので、室内灯も制御できます。
反対から見たもの。

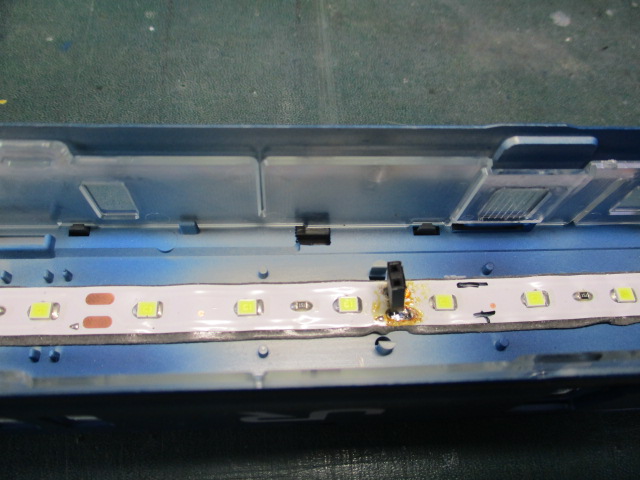

室内灯は車体天井に両面テープで固定しているので、車体を外すのに、床下と切り離せるようにコネクターをハンダ付けしました。

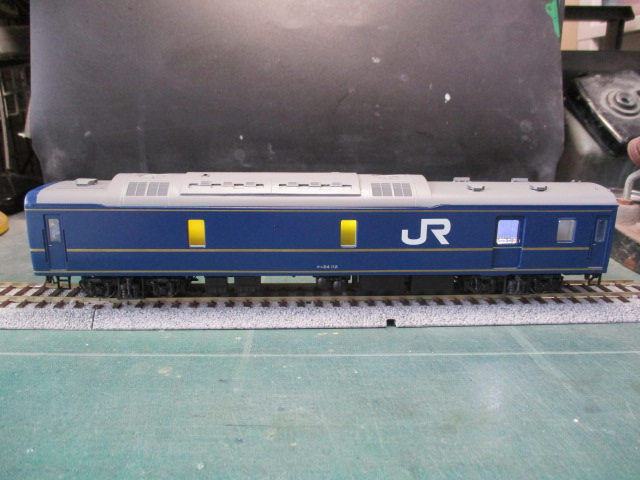

車体をはめ込み完成です。

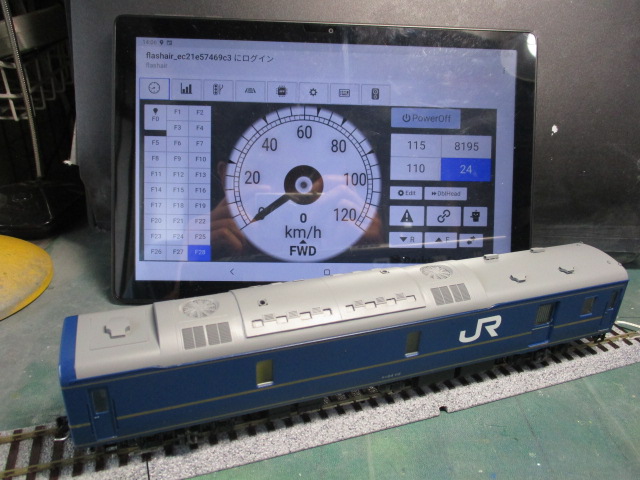

後ろの写真にあるタブレットで制御します。
ファンクションが28までありますが（F0からF28まで）青く点灯しているF28が発電機のエンジン音です（実際は音が出てます）

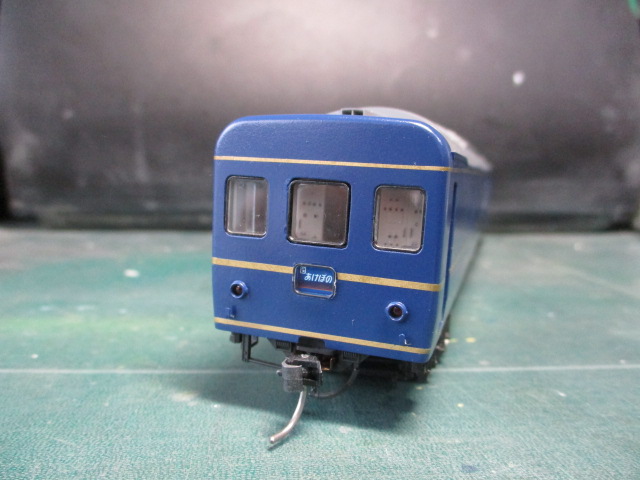

F0でテールライト・マークとマークのみ（テールライトプリズムに光が回ってしまってますが）前進後進切り替えで点灯します。
F１で配電盤のみ点灯。
今までは通電したら点灯してました。
F２で室内灯のみ点灯。もちろん消灯もできます。
と、いうことで、このカニ24-112は完全にDCC専用になりました（アナログ走行不可能です）
もしアナログ走行させるならセット付属のカニ24-25がいるので、うちのあけぼのを走らせるならDC・DCCどちらでもOKです。
