次はDCCの加工です。

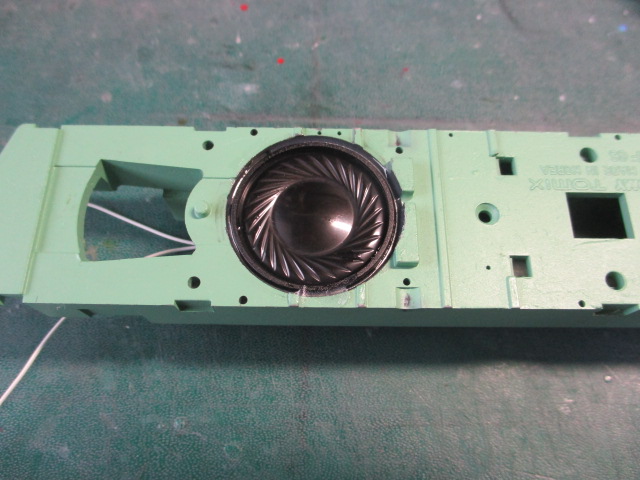

いつものようにEZUの28ミリ径スピーカーを取り付けるのに穴を開けました。
これで、いつもの爆音仕様です。
トミックスのEF66はデコーダーを載せるスペースがほぼ無いと聞いていたので、写真のようにフライスでダイキャストを削りました。これで、デコーダーを置くスペースが出来ました。
トミックスの機関車にデコーダーを載せるなら、この加工は必須になります。

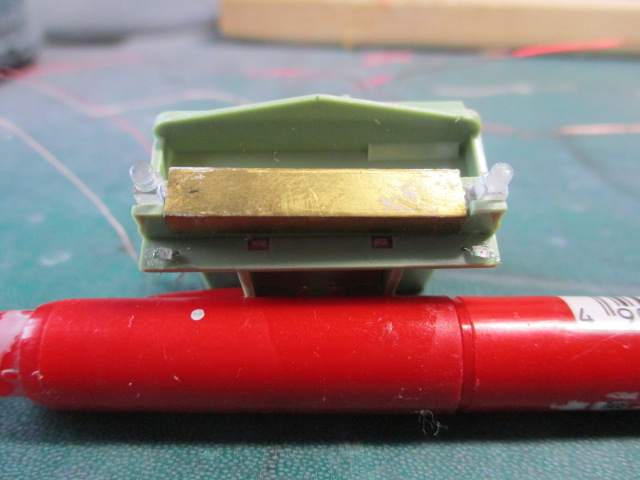

テールライトのチップLEDは運転席パーツのヘッドライトプリズムの下に取り付け。

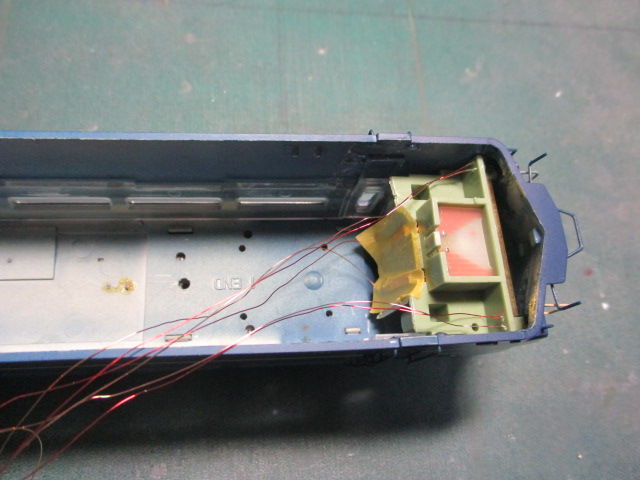

運転席パーツを車体に取り付けました。
こちらは2エンド側。
1エンド側はデコーダーが運転席パーツに接触するので、写真のように切り取りました。

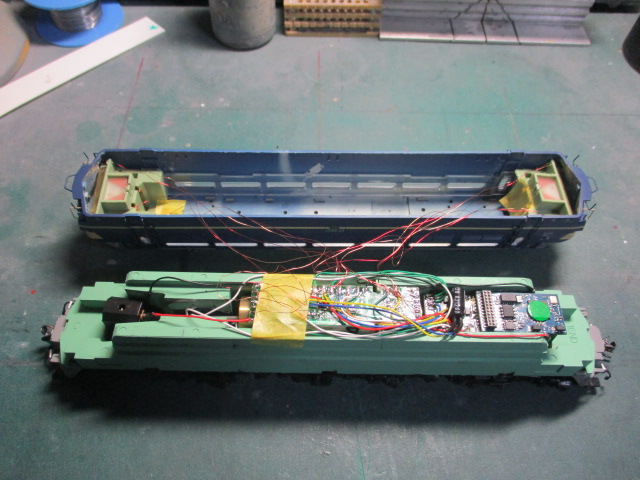

こんな感じで配線しました。
デコーダーはスマイルデコーダー21ピン仕様で、基板はデスクトップステーションのものです。
