みなさま、こんばんわ。
引き続きEF65PFの工作です。
次は（も）田端のEF65です。
そう言えば、田端運輸区？は尾久車両センターに統合されたみたいです。
今回も頼まれものも含め2台作ります。
まずは自分のから。
DCCデコーダーを載せる加工から。
KATOのEF65にデコーダーを載せる加工は何回か載せてますが、今回もお付き合いください。
予めスピーカー取り付け加工で28ミリ径の穴を開けてもらい、そこにＥＺＵの28ミリ径のスピーカーを取り付け。
懲りずに爆音仕様です(笑)
取り付けはエポキシ接着剤で固定。
裏側はこんな感じ。
スピーカーを取り付けるとフライホイールとスピーカーが当たるので、治具を使ってフライホイールを抜きます。

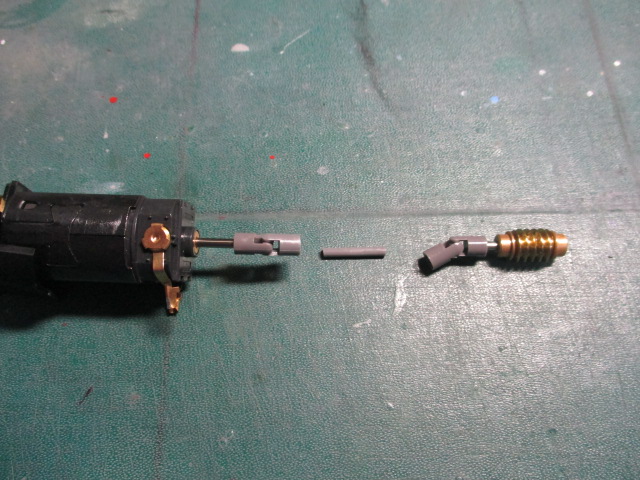

モーターの軸と動力台車のウォームギヤの軸にユニバーサルジョイントを取り付け。

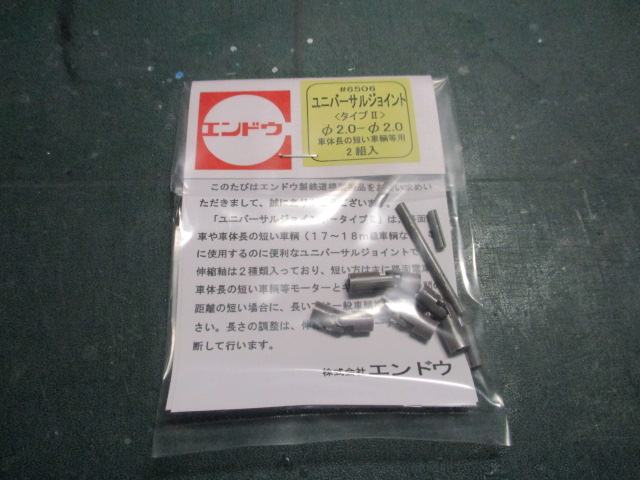

使うパーツは、エンドウのこのパーツ。
デコーダーはスマイルデコーダーを使うので、コンデンサー取り付けは必須です。
設置場所は動力ユニット下部の凹み部分に100uFを並列に配置します。
この凹み、カトーが開発を挫折した「カトーデジタル」の名残と言われています。
テープを貼って絶縁します。

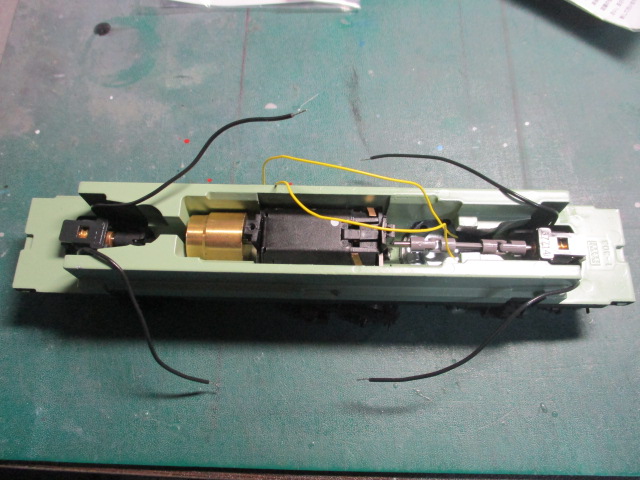

こんな感じになりました。
ここから配線します。

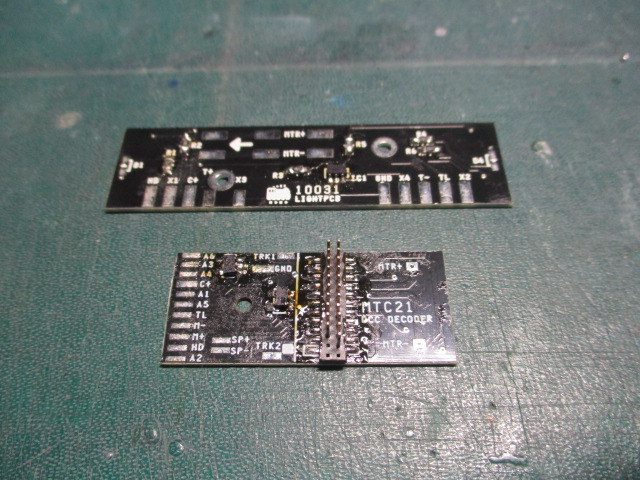

使う基板はこちら。
デスクトップステーションのこちらの基板。

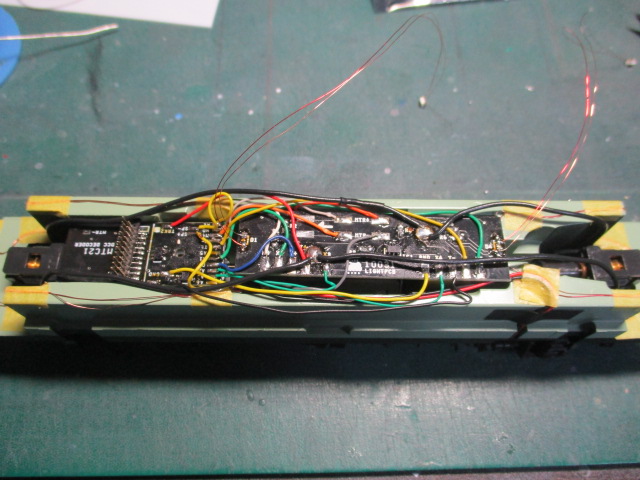

いきなりですが、こんな感じで配線します。
デコーダーを取り付けて配線完了。
走行、ライト点灯、音、問題なしです（何台も取り付け加工しているので・・・）
次は車体の加工です。
では、また。
