LED加工いろいろ。

みなさま、こんばんわ。

115系はちょっとお休みして、LED加工を頼まれたので、加工します。

まずは、

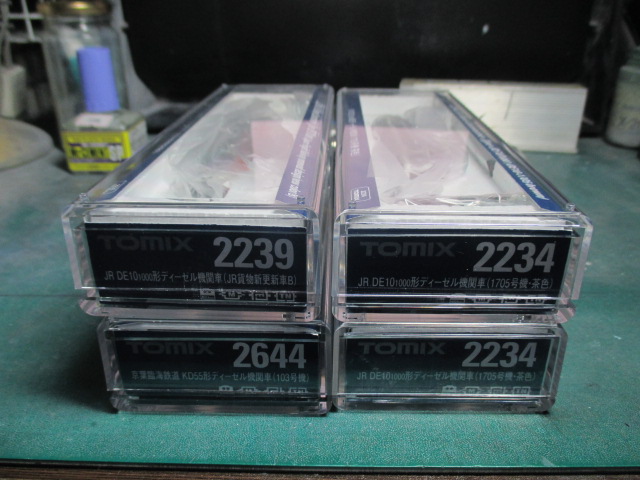

イメージ 1
つい最近の新製品の機関車。

と、言っても右上のDE10茶色は自分のです。

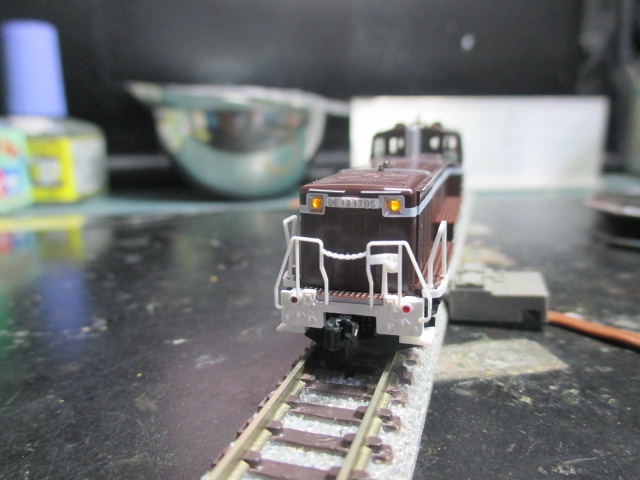

イメージ 2
買ってきた状態のヘッドライトです。

いい加減、このライトどうにかならないものか。

カトーのは標準で電球色のLEDなのに、トミーの機関車は未だにオレンジ・・・。

ちょっとくらい値上げしてもいいから、電球色にしてもらえないものか。

このままでは、みっともなくて走らせられない。

自分に言わせれば街中でフ〇チン出して歩いているようなもの。

それくらい、恥ずかしいです。

と、いうことで加工です。

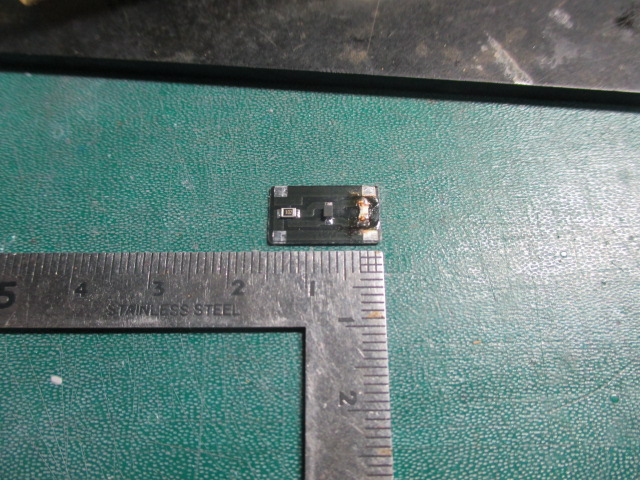

イメージ 3
基板です。

取り出すのに苦労しました。

自分は初めてリニューアル後のトミーDE10を買ったので、分解の手順がよく分かりませんでした。

基板は元のオレンジのを外し、白色のサイドビューのチップLEDをハンダ付け。

そのあと、プリズムにオレンジを薄く塗っておきました。

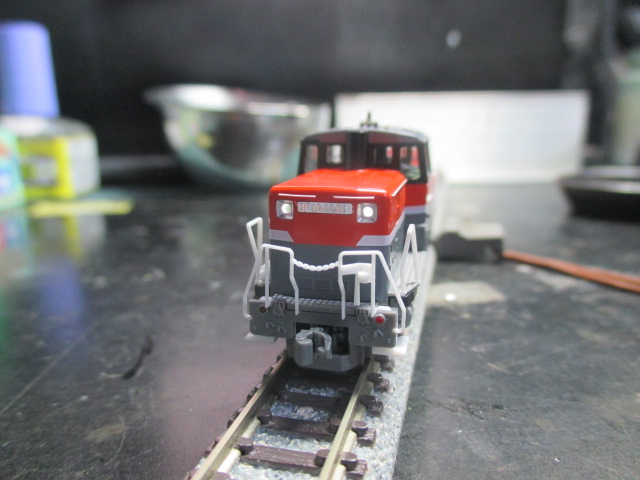

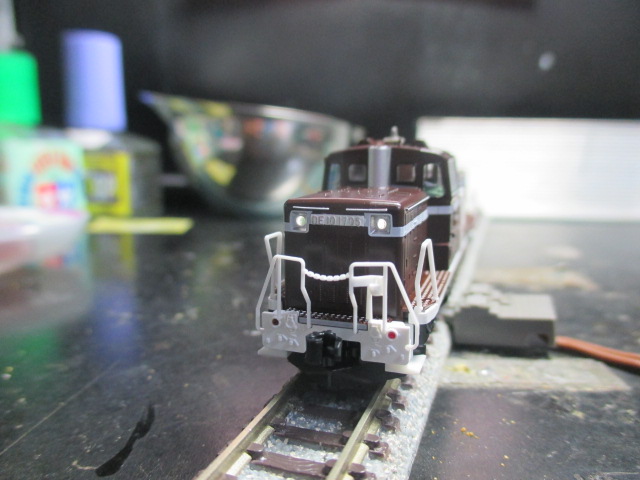

イメージ 4
イメージ 5
と、こんな感じ。

こちらは、2台とも頼まれもの。

さて、トミーのDE10といえば「DE10選挙」ですが、皆さんは何推しですか?

私はオリエントサルーン推しですが、関西の某模型店の組織票で、きのくにシーサイドが暫定1位ですが、そのまま決まりそうですね。

組織票がなくても、製品化予定候補の中で、唯一きのくにシーサイドだけが製品化されてないので(オリサルは昔、天賞堂でレジンボディーの完成品を出してましたが、ご存じですよね?)

次は、こちら。

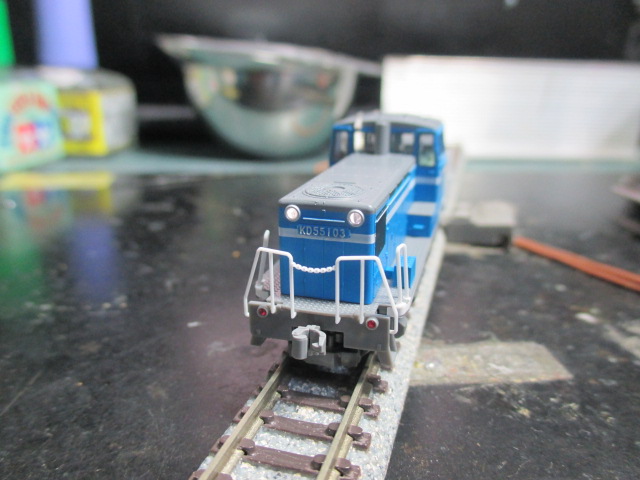

イメージ 6
加工済みですが、京葉臨海鉄道KD55です。

要はDD13ですね。

うちにはカトーの京葉臨海鉄道の機関車がいますが、それはカトーの古いDD13の色替えです。

トミーのDD13は初めて分解しました。

イメージ 7

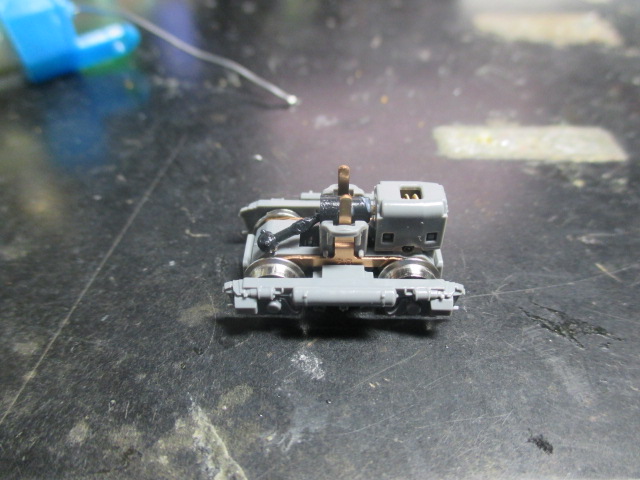

動力台車を外してびっくり。

鉄コレの動力ユニットの台車とほぼ同じ構造ですね。

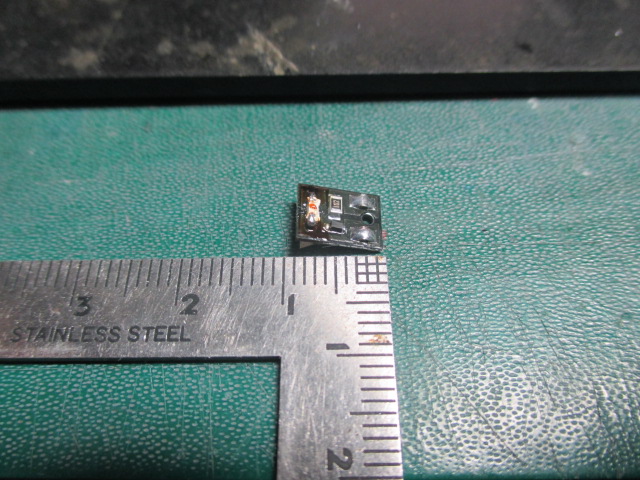

イメージ 8
ライト基板も小さいですね。

加工内容はDE10と同じです。

無難に出来ました。

これで、サイドビューのチップLED(秋月電子で買った)も在庫がなくなり、サイドビューの電球色LEDがあるのを発見したので、次はそれを購入して使ってみたいです。

次は、客車の加工です。

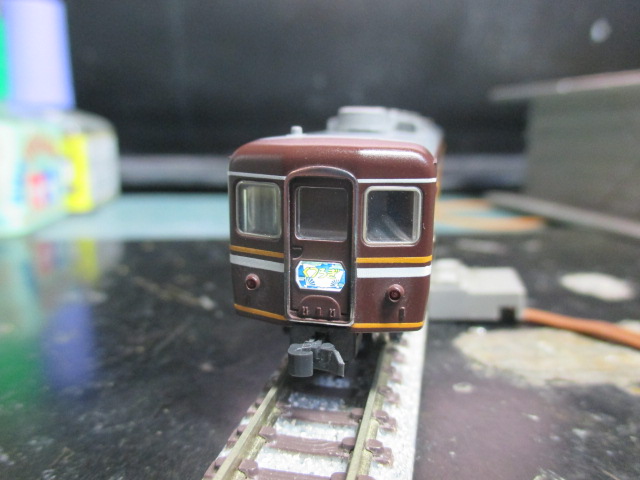

イメージ 9
トミー12系くつろぎです。

元は電球です。

イメージ 10

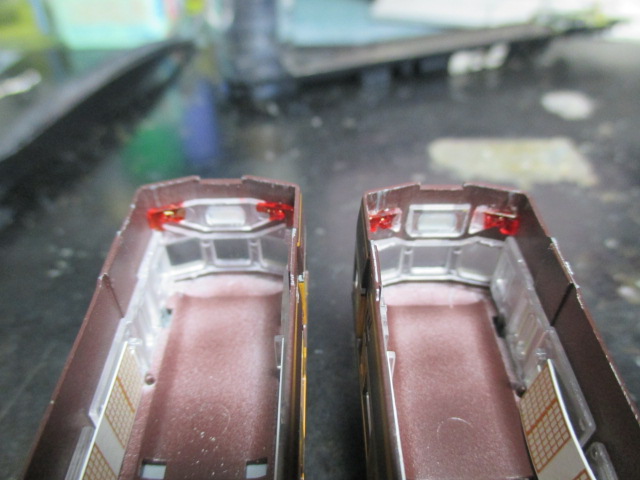

まずは、正面窓の加工から。

昔のトミーの客車は窓、テールマーク、ライトが全て一体なので、(左)右のように全て切り離します。

これをやらないと窓まで、光ってしまいます。

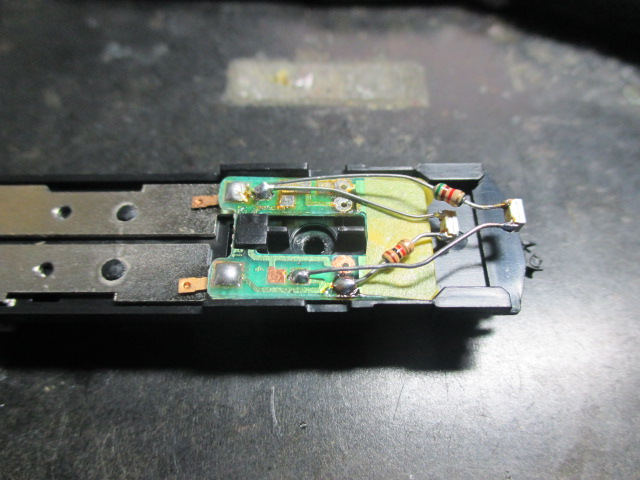

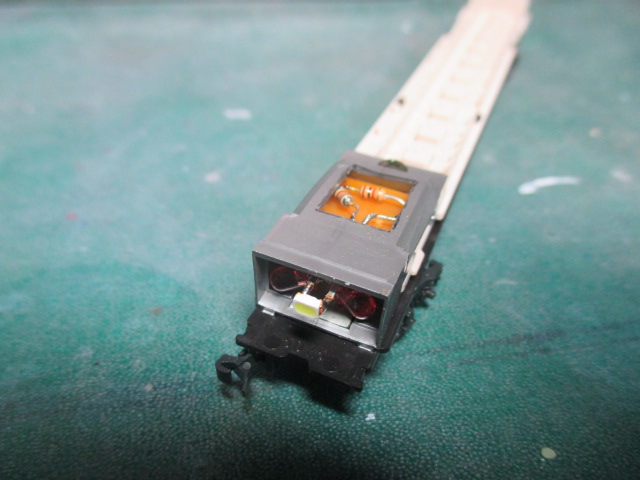

イメージ 11
今回は、前進時にマークだけ点灯するようにしました。

なので、本来ならブリッジダイオードを付けるのがいいですが、今回はこのようにしました。

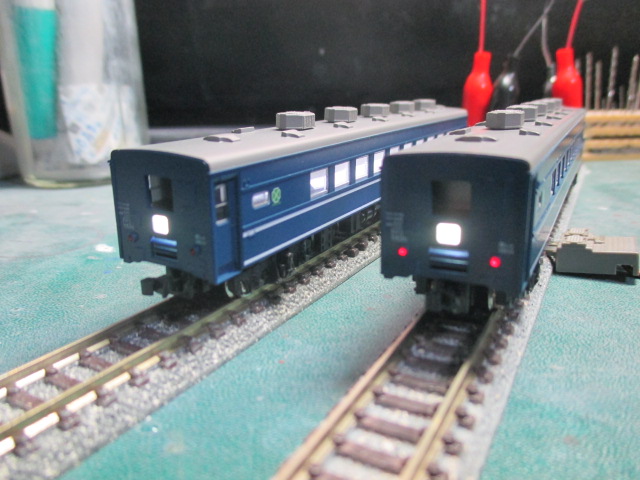

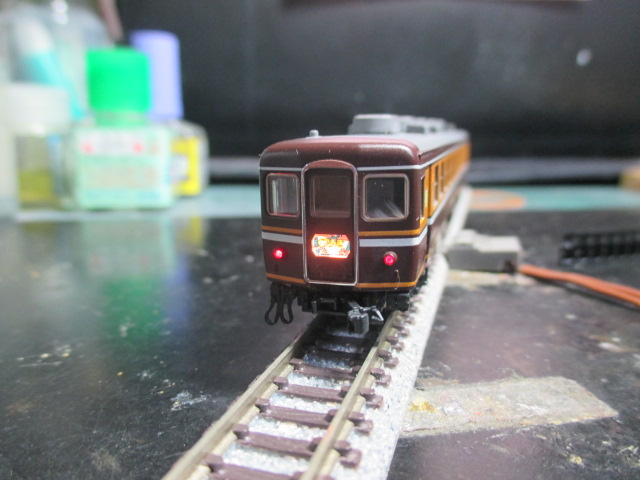

イメージ 12
最後尾の状態。

テールライトは左右明るさが違いますが、走行状態では、問題ないです。

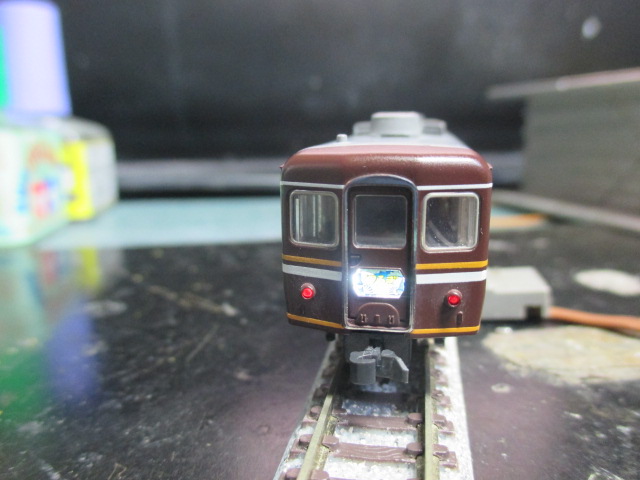

イメージ 13
前進時。マークだけ光ってます。

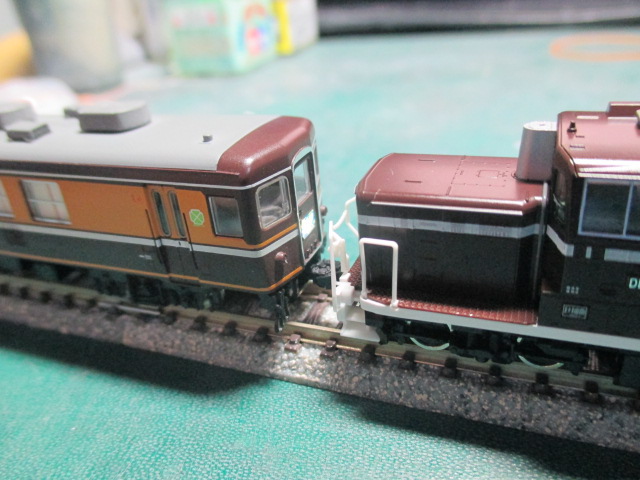

イメージ 14
機関車に牽かれている状態です。

ですが、くつろぎがこのようにマークを点灯していたかどうかは不明です。

ブルトレでは、ぜひやらないといけませんね。

イメージ 15
次は、カトーのお座敷客車。

青色が「シナ座」茶色が「ミト座」と言えば、れわれ世代では分かりやすいですね。

くつろぎと同じようにしました。

イメージ 16
基板はこんな感じ。

こちらはテールマーク(チップLED)に極小ブリッジダイオードを取り付けています。

イメージ 17
ついでに室内灯もテープLEDで自作。

Amazonで購入しましたが、また今回からテープの仕様が変わりました。

ですが、明るさは今まで通り。

これで材料費が1両分50円以下ですから、市販品はバカバカしくて買えません。

もちろん、自分でハンダ付けしないといけませんが。

と、いうことで、頼まれたLED加工の内容でした。

これは自分の常備録なので、記録として残します。

電気に詳しい方が見れば鼻で笑うような内容だと思いますが。

では、また。
